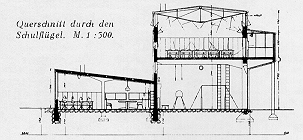

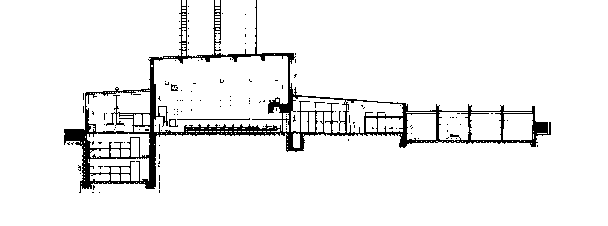

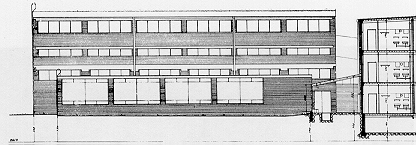

Südwest- Ansicht Schulflügel.                                  M. 1 : 300.            Schnitt durch den Wohnflügel


            Leseraum                  Turnhalle
  Besonnung der 60 Wohnzellen
    Sonnendiagramm

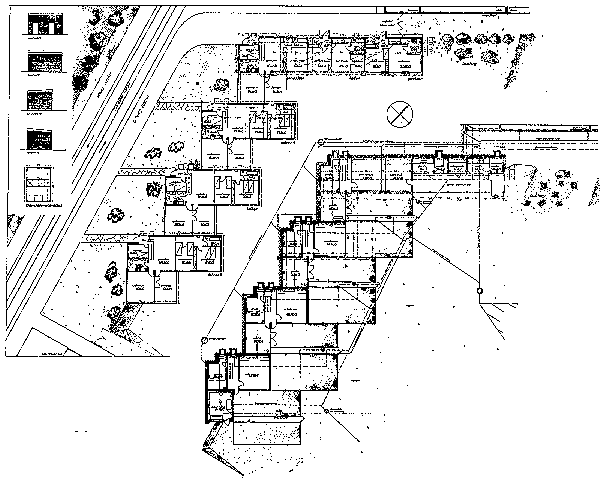

  Lageplan. M. etwa 1:1650



Grundrisse der Lehrerwohnungen.

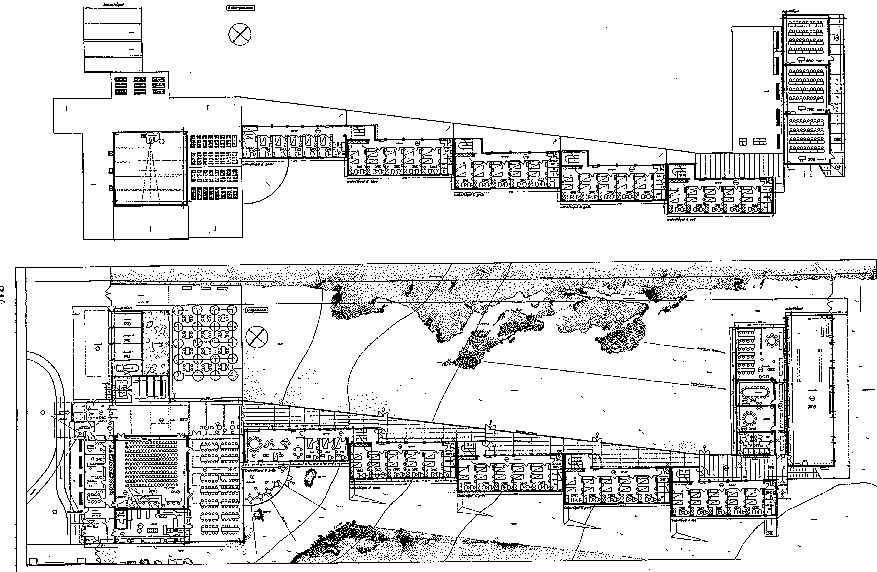

    Hauptflügel, Wohnflügel und Schulflügel. Erdgeschoß und erstes Obergeschoß M. 1:600.

	Baudaten: Grundsteinlegung . . . . . . 29. 7. 1928 Baueingabe . . . . . . . . . . 13. 8. 1928 Baubeginn . . . . . . . . . . . 22. 8. 1928 Richtefest der Rohbaues   15. 5. 1929 Baueinweihung . . . . . . . . .4. 5. 1930 Anzahl des Arbeitstage: 1928 . . . . . . . . . .100 1929 . . . . . . . . . .210 1930 . . . . . . . . . .103 . . . . . . . . .       = 443 Arbeitstage.	Baugelände: Von der Stadtgemeinde Bernau bei Berlin gepachtet auf 99 Jahre. Größe 6,2114 ha. Gelegen im Jagen 19 des rd. 6000 ha großen Bernauer Stadtwaldes. 4,5 km entfernt vom Vorortbahnhof Bernau an der Chaussee BernauWandlitz. 560 m lange betonierte Zufahrtstraße, ausgehend von der Wandlitzer Chaussee. Höhenlage 75,54 m über Meeresspiegel. (Quote-0,00 der Baupläne.)	Ueberbaute Fläche: Schulflügel . . . . . . . . . . . 556,76 qm Wohnflügel . . . . . . . . . . . 282,17 " Hauptflügel . . . . . . . . . . 1051,67 " Lehrerhäuser . . . . . . . . .   593,87 " Transformatorenhaus . . . .   .8,91 " Pumpenhaus . . . . . . . . . . . 7,62 " Ueberbaute Fläche zus. 3521,00 qm
	Umbauter Raum: Schulflügel . . . . . . . .  44445,72 cbm Wohnflügel a b c (einschl. Laufgang) . . . 10670,90 " Hauptflügel . . . . . . . . . .6430,56 " Lehrerhäuser . . . . . . . . 3525,75 " Transformatoren- und Pumpenhaus . . . . . . . . . 197,26 " Umbauter Raum zus. . .25270,19 cbm	Baukosten für ein cbm umbauten. Raumes:                                = 54,96 RM/m³ Ausbauverhältnis:                                  = 73,3/100.	Anmerkung: Außer den aus Bernau stammenden Hilfsarbeitern erhielten alle Facharbeiter außer den 8 Arbeitsstunden je nach den Berliner tariflichen Sätzen 1-4 Wegstunden je Tag zuzüglich der Fahrgelder und der Landzulage. Daher rührt eine bedeutende Vermehrung der Baukosten.
	Technische Angaben: Vorbemerkung: Die vom Architekten im Wettbewerbs-Entwurf vorgeschlagene Skelett- und Montage-Bauweise, welche durch die abgelegene Lage gegeben schien, wurde vom Bauherrn nicht zugelassen. Die Bau-Ausführung erfolgte mit größerem Aufwand als im Vorprojekt angenommen war. Besonders der Innenausbau entspricht nunmehr den Erfordernissen eines großstädtischen Instituts und verzichtet auf den Baucharakter einer Waldschule. System der Baukonstruktion: Eisenbetonkonstruktion der Stützen und Decken in Verbindung mit Verblendstein-Mauerwerk der Umfassungs- und Giebelmauern. Fundamente: Bankette in Stampfbeton. Mauerwerk: Aufgehendes Mauerwerk in Zementmörtel 38, 30, 12 cm stark mit Verblendsteinen von Scheldt, Wittenberg, Nr. 3, gelb. Deckenkonstruktion(Stockwerke): Kontinuierliche Steineisendecken mit Kleineschen Normaldeckensteinen 10x15x20cm Fußbodenisolierung (Stockwerke): 3 cm starker Steinholz-Estrich und 1 cm schalldämpfender Sefrimentüberzug (Torfmehl), darüber Belag aus Walton-Linoleum 3,6 mm (Wohnzimmer) oder Korklinol 5 mm stark (Korridore, Treppen). Fußbodenisolierung (auf Erdboden): 2.5 cm Kontrasonitplatten in Zementmörtel auf 100 er Wesatekt-Isolierpappe, darüber 1 cm Sefrimentüberzug. Korklinolbelag 5 mm stark (7 mm stark in Turnhalle) Dachkonstruktion: Deckenkonstruktion wie vor (Stockwerke), darüber 4 cm starke Torfisothermplatten in Zementmörtel, 4 cm Ueberbeton 1:5, mit Dehnungsfugen in je 4 m Abstand. Dachbelag: Ruberoid in Doppellage. Unterlage 150 er teerfreie Ruberoidpappe, desgl. Decklage in 100 er Stärke. Fußbodenbelag: Turnhalle: Korklinol 7 mm. Schulräume, Seminarien, Lesesaal, Gänge und Treppen in Wohn- und Schulflügel: Korklinol 5 mm. Laufgang: Stark bekiester Asphalt. 2 cm auf Beton 1: 8. Aula: Roter Velour-Bouclé-Stoffbelag auf Sefriment. Kantine: Stabparkett aus Eichen, in Asphalt kalt verlegt, 24 mm stark, 8/50 cm Abmessung. Haupthalle: ebenso. Oben: Vorplatz und Eingang. Mitte: Lehrerwohnungen. Unten: Erholungsplatz auf derdem See abgekehrten Seite.
	Technische Angaben (Forts.). Veranda: Solnhofer Platten, 30/30 cm, 3 bis 4 cm stark, bruchrauh. Bäder und Aborte: Steinzeugplatte "Nigletta" rauh, 15x15 cm. Wohnzimmer: Walton-Linoleum, 3,6 mm, grau. Deckenkonstruktion (Laufgänge): Eisenkonstruktion. Dach aus 2,5 cm PitcbpineSchalung, gerspundet, darüber 12 mm Celotexbelag und doppelte Ruberoidlage, 150 er und 100 er. Klempnerarbeit: Alle Rinnen 12 cm ø und Abfallrohre 10 cm ø aus Kupferblech, 0,9 mm, 6,5 kg je m. Blitzschutzanlage: Gesamte Kupferabdeckung (Klempnerarbeit) dient	als Auffangvorrichtung, ergänzt durch Längs- und Querleitungen aus 8 mm Kupferdraht. Wandkonstruktion: Lehrerhäuser (Wohnzimmer) und Brüstungen der Laufgänge: Holzfachwerk 6/10 cm Pfosten, 6 cm Heraklithplatten, Außenverkleidung 6 mm AsbestSchiefer, Innenverkleidung 12 mm Sperrholzplatte (Birke). Bäder und Aborte: Duplexplatten, 2,5 cm stark, weißglasiert, in Eisenrahmen. Wohnzimmer: 6 cm Hohlsteinwände, beiderseitig verputzt. Treppenkonstruktion: Eisrenbetontreppen mit Kunststeinstufen, Messingschutzschiene, Korklinolbelag 5 mm.	Kaltwasser-Versorgung: Hauptzuflußleitung für Gebrauchtwasser und Feuerlöschzwecke 100 mm stark. Wasserdruck 2,5 bis3,0 Atm. Gartensprengleitung als Ringleitung kombiniert mit Hydrantenleitung. - Alle Kaltwasserleitungen in verzinkten schmiedeeisernen Rohren, in der Erde gußeiserne Muffendruckrohre. Abwasser-System: Mischsystem aller Abwässer durch automatische Pumpenanlage, auf städtische Rieselfelder gedrückt, Vorklärung in zwei Kammerbecken. Alle Abfall-Leitungen in den Gebäuden LNA-Rohre, in der Erde glasierte Tonrohre.
	Gasleitung: Für Desinfektions-Apparat, Großkücben-Apparate, Gasherde in der Kleinküche: 50 mm ø Hauptleitung. Heizungs-Anlage. System: Warmwasserpumpenheizung mit Oil-o-matic-Feuerungen. Heizkessel: Drei gußeiserne Gliederkessel "National" von je 34 qm Heizfläche (Aufstellmöglichkeit für einen vierten Reservekessel). . Oil-Apparate: Drei Oil-o-matic-Apparate mit eignem Druckluftgebläse und Elektromotor. Vollautomatisch arbeitend durch	thermostatische Einstellung am Rücklauf. Pumpen: Zwei Zentrifugalpumpen mit Elektromotor. Reserve: Zentrifugalpumpe mit BenzolMotor. Tanks: Vier schmiedeeiserne Oeltanks je 5000 l = 20 000 l Wärmebedarf: 900 000 W.E. Heizfläche: 1453,0 qm in Form von: 33 Rohrschlangen 25 bis 100 mm ø 98 Radiatoren "Blankenburg" 1-säulig 500 mm 65 . ." . . . . . "National" . . .. ". . . . .580 " 83 . .". . . . .    .". . . . . . . . . ". . . . 1005 " 35 . ." . . . . "Blankenburg" 2-säulig .375 "	Leitungen: Schmiedeeisernes Rohr (schwarz) mit Kieselgur-Isrolierung in Kellern und Heizkanal. Warmwasserbereitung: Zirkulation durch Pumpen-Umlauf. Zwei Kessel je 17,5 qm Heizfläche, sonst wie oben. Zwei Oil-o-matic-Apparate wie oben. Eine Zentrifugalpumpe mit Elektromotor. Zwei Warmwasserbereiter je 3000 Liter. Leitungen: schmiedeeisernes verzinktes Rohr mit Kieselgur-Isolierung in Kellern und Heizkanal.

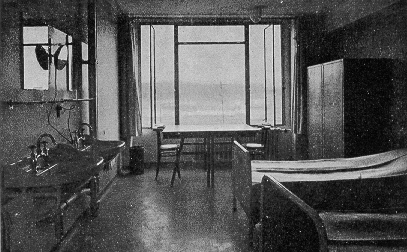

	Elektrische Installation: Zuleitung: Hochspannung: Drehstrom von 6000 Volt Hochspannung in unterirdischer Kabelleitung 3x16 mm² bis zum Transformatorenhaus. Niederspannung: Vom Transfor- matorenhaus Drehstrom 220/380 Volt. 50 Perioden in unterirdischer Kabelleitung 4x 70/50 mm²	bis zur Hauptverteilungsstafel im Hauptflügel. Verteilung: Verteilungstafel mit vier Hauptstromkreisen für Schulflügel, Wohnflügel, Hauptflügel und Lehrerflügel, zentral ein- und auszuschalten. Alle Hauptleitungen in Stahlpanzerrohren oder unterirdischen Kabeln. Nebenleitungenin Laufgängen,	Treppenhäusern und Hauptflügel in Stahlpanzerrohren, in den übrigen Räumen Gummirohr unter Putz, in den Baderäumen und Garagen AnthygronLeitungen. Oben: Sporthalle. Mitte: Typischer Wohnraum für zwei Schüler. Unten: Klassenraum
	Normalbestuhlung: Rockhausenstuhl: Modell K 32, hellpoliert, in Schulzimmern; Modell K 32, Mahagoni, im Lesesaal. Thonetstuhl: Modell 2I26 E 349, Armlehnstuhl, im Lesesaal; Modell 2127 B 9 und A 64 F 2128, Stuhl, einfach, in Seminarräumen; Modell B 461/47 und B 303/47 hellpoliert. Lehnstockerl, in Schülerwohnzimmern; Modell Simplex, 1929, hellpoliert. Stuhl, einfach, im Speisesaal; Modell E 500, schwarzpoliert, Stuhl, einfach, in Aula. AEG-Stuhl: Modell Federdrehstuhl, hellpoliert, in Verwaltungsräumen. Normaltischgrößen: Schulzimmer: 0,75 m hoch, Blatt 1,40/0,70 m mit 3 mm starkem Linoleum belegt. Lesesaal: Höhe 0,75 m, Blattgröße 2,40/0,60 m mit 3 mm starkem Linoleum belegt. Wohnzimmer: Höhe 0,75 m, Blattgröße 0,95/0,63 m mit 3 mm starkem Linoleum belegt. Speisesaal: 0,75 m,	Blattgröße 3,25/0,90 m mit weißem Japanemaillelack gestrichen. Normalbeleuchtung: System: Zeiss-Ikon A.-G., Berlin. Klasse: Schrägstrahler S 3 g. Seminare: Stufenspiegellampe St. 2. Flurgänge: Glockenspiegellampe I 160 g. Laufgang und Halle: Glockenspiegellampe J 120 g. Treppenhäuser: Kugelzonenspiegellampe JK 160 g. Wohnzimmer: Deckenleuchte D.Pl. 4. Keller: Betriebsleuchten JG 13, schwarzlackiert. Speisesaal: Stufenspiegellampe St. 7. Turnhalle und Halle: Parabolspiegellampe G 12, vernickelt. Garagen: Außenleuchte AO 3 schwarzlackiert. Aula: Schrägstrahler S 3 g. Küche: Stufenspiegellampe St. 7. Außenleuchten: AO, schwarzlackiert. Heizkeller: Kugelzonenspiegellampe JK 160 g. Normalausstattung der 60 Wohnzimmer für je zwei Personen: Lichte Höhe: 2,55 m.	Fläche: 5,00 x 3,60 = 18,0 qm. Inhalt: 45,9 cbm Luftraum. Normalfenster: Stahlfenster 2,53 x 1,82 m, System Norddraht Rostock. Verglasung: Kristallspiegelglas 8 mm, Lüftungsflügel ultravit 4 mm. Brüstungshöhe: 60 cm. Normalzimmertür: In Mannstädtzarge, Pofilnummer 1292 überfälzt,Türblatt 0,80 x 2,00, 40 mm stark, beiderseits abgesperrt mit 6 mm starkem Gaboonsperrholz. Fußbodenbelag: Waltonlinoleum, grau, 3,6 mm stark,auf stark schalldämpfenden Sefrimentestrich. Wände: Salubratapete, abwaschbar. Waschbeckenwand: Gespachtelt und mit Vitralinlack matt gertrichen. Decke: Leimfarbenanstrich. Deckenbeleuchtung: Zeiss-Ikon-Deckenleuchte DPL 4 mit Planspiegel. Vorhang: Vernickelte Stange "Riloga", 40/305 mit Vorhangschal aus Panamastoff. Heizkörpertype: Blankenburg-Radiator, einsäulig, 500 mm Bauhöhe.
	Waschanlage: 2 Waschbecken 64 x 48, Spezialmodell, mit abgerundeten Ecken, 2 Facettentpiegel 50/40, 2 Kristallablageplatten 66/13. 1 Rasierspiegel-Lampe, R. 101/2, Zeiss-Ikon. 1 Flurgarderobe, 80 cm lang, vernickelt. Betten: 2 Metallbettstellen "Primissima" 8311, TZ mit Patentmatratze"Triplex"190 x 90 cm und verstellbarer Kopflage	1904/1, weißlackiert, Kopfbretter Sperrholz, Gaboon, naturmattiert. 2 Zellenmatratzen, dreiteilig, grau-weißer Drell. 2 Reformkopfkissen, 50 x 76 cm mit Roßhaarfüllung. 4 reinwollene Decken I40 x 190 cm. 2 gewebte Bettdecken, 140 x 205, Modell Bauhausweberei. 2 Bettvorleger,Haarvelour, Naturfarbe, 100 x 68 cm. 2 Nachtkonsolen, 42 x 30 x 9 cm, Sperrholz, Gaboon, naturmattiert. Uebrige Möblierung: 2 Einzeltische,	75 cm hoch, Blattgröße 95/65, mit schwarzem Linoleum belegt, 3 mm, Rotbuche, hell. 2 Thonetstockerl, B 305/47, Buche, hell poliert. 2 Thonetstockerl, B 461/47, Buche, hell poliert. 1 Doppelschrank, 60 x 130 x 165 cm, Sperrholz, Gaboon, naturmattiert. 1 Papierkorb, Vulkanfieber, 42 x 22 cm, Nr. 12 175.

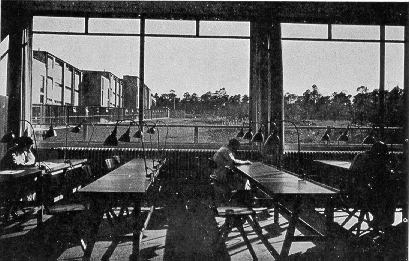

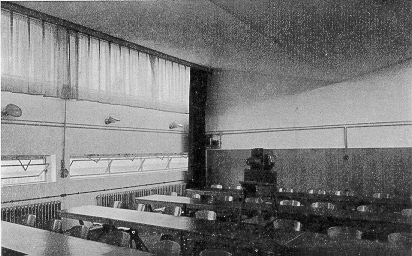

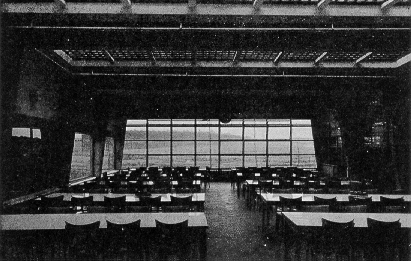

	Oben: Speisesaal. Mitte: Blick von den Schulräumen her in den Verbindungsgang mit den Eingängen des Wohntraktes. Unten: Leseraum.

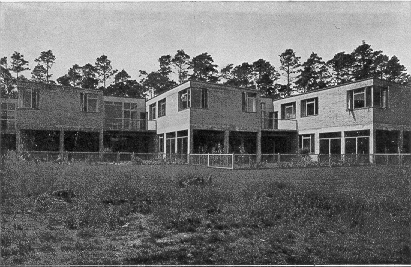

	Wohntrakt vom See aus gesehen
	Rückseite des Wohntraktes mit dem Verbindungsgang

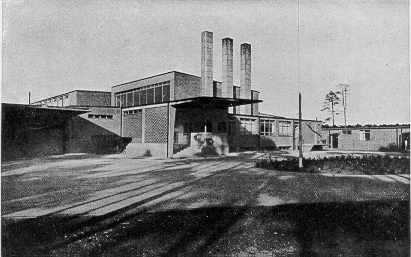

     Blick aus dem Kiefernwald auf den Bau
Schulbau      Wohntrakte         Garage    Aula   Eingang         Lehrerwohnungen

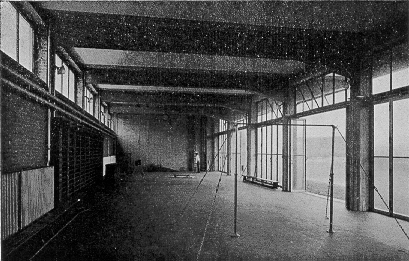

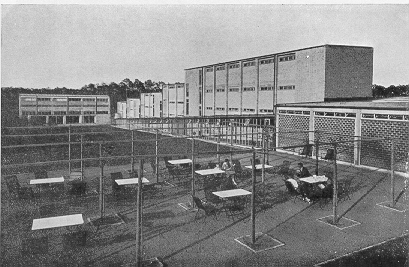

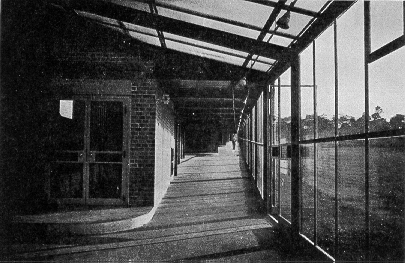

	Sporthalle (unten) und Wandelgang vor den Klassen (oben)



Aula
Küche	Einrichtung der Großküche: 1 Kühlraum mit 1 ATE Kühlaggregat, Type ET 10, mit Elekromotor. 1 elektr. vollautomatischer ATE-Gewerbekühlschrank, System "Taberna". 2 Voß-Kochkessel von je 150 bzw. 100 Ltr. Inhalt, Nr. 19910, in Reinnickelausführung, für kombinierte Dampf- und Gasheizung. 1 Voß-Garkochtisch Nr. 26103 mit zwei Kipptöpfen von 50 und 25 Ltr. Inhalt, in Reinnickelausführung. 1 Voß-Großgasherd, 190 x 90 x 80 cm, Nr. 26407. 1 Voß-Konditorbackofen für Gasheizung, Nr. 17859, 80 x 80 x 200 cm. 1 Voß-Pfannenregal, 170 x 60 x 200 cm, Nr. 26549. 1 Voß-Wärmetisch, 180 x 80 x 80 cm, Nr. 3953a mit unterbautem Schrankraum und Rollschiebetüren. 1 Original Expresso-Kaffeemaschine, Typ "Liliput", Inhalt 12 Ltr. 1 Voß-Trockenschrank, für Dampfheizung, Nr, 20930, Größe III, 110 x 60 x 200 cm. 1 Kaffeemühle. M. K. 125, 0,9 PS, mit Elektromotor. 1 Alexanderwerk-Sahneschlagmascine, Nr. 3326 E, mit Küchenmotor, ¼ PS. 1 Fleischschneidemaschine, S.M.W. 80, auf Schranktisch mit Elekromotor, 1 PS- Leistung, 175 kg je Stunde. 1 Passiermaschine, Nr. 2286 E, mit Elektromotor, ½PS, Inhalt 20 Ltr. 1 Brotschneidemaschine, 4217 E II, mit Elektromotor, Größe II. 1 Butterteilmaschine, Nr. 3500. 1 Aufschnittmaschine, Nr. 4025, mit Elektromotor, 3 einteilige Spültische, 64 x 88 cm, das Becken aus Durana-Metall. 2 zweiteilige Geschirr-Spültuche, 137,5 x 74,5 x 88,5 cm, Nr. 7660/12, dar Becken aus Durana-Metall. 1 Patent-Demag-Elektro-Zug (Lasten-Aufzug), 250 kg, mit Kugellagerkatze, mit Umkehrerschalter und Seilspanner, F 28285.
	Desinfektionsanlage: 1 Desinfektions-Apparat DRG. Type "Desinfale" mit Gasfeuerung, Kesselgröße 92 x 125 cm, im lichten 0,83 cbm Nutzinhalt Kinoanlagen: Verdunkelungs-Einrichtungen: Aula:Eine elektrisch betriebene Zugvorrichtung für ver dunklungsvorhang aus schwarzer Velour. 1. Qualität, inkl. 2 Druckknopf-Magnetschaltern. Zwei elektrisch betriebene Tafeln 4,10 x 3,10: 1. Eine Original binsykische Schiefertafel, 2. Eine Projektionswand mit Schierting bespannt, seitlich verschiebbar mit je 2 Druckknopf-Magnetschaltern. Klassenzimmer: Zwei elektrisch betriebene Zugvorrichtungen für Vorhang aus schwarzem Velour, erste Qualität, mit einem Druckknopf-Magnetschalter.	Kinoapparate: Aula: Eine Zeiss-Ikon-Vortragsmaschine "Dozent", Type B, ohne Dia-Einrichtung, Nr. 5581, ein Projektions-Apparat, "Furor" Nr. 1463, Zeiss-Ikon, Klasse 1, Zeiss-Ikon Epidiaskop 1447/11. Sportanlage: Spielfeldgröße 60 x 100 m, Aschenlaufbahn 4,80 m breit, 312 m lang. Kurzstrecken-Lauf¬bahn 100 m lang. Weitsprung- und Hochsprung-Anlage. Schwimmbassin 50 m Strecke, dreifach 9 m breit, 1,40 bis 2,00 m tief. Sprungturm: Höhe 3,05 m über Wasserspiegel. Sprunggrube 6 x 7 m und 3 m tief. Einfriedigung: Drahtzaun: 3 verzinkte Stacheldrähte und 2 glatte, 3 mm starke Drähte auf Pfosten 150 mm ø gespannt. Rahmenzaun:aus ver¬zinktem 3,4 mm starkem gewellten Draht mit 40 mm Maschenweite zwischen Ständern aus 40 mm starkem Rohr.

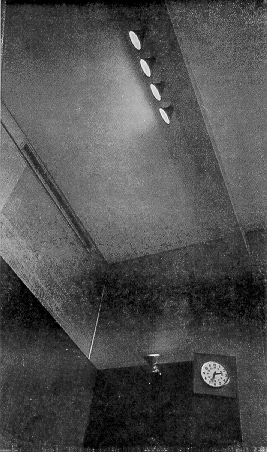

	Beleuchtung für die Zeichen- und Demonstrations- Tafeln in der Aula

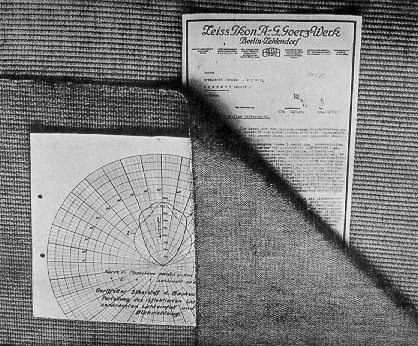

	Links: Der "geriffelte Silberstoff" des Bauhauses, mit dem die Wände der Aula ausgeschlagen sind, mit einem Diagramm der Verteilung des von diesem Stoff reflektierten Lichtes und einem Gutachten von Zeiss-Ikon.
