wettbewerbsentwurf • ein 3. preis.
leitgedanken.
als übernationaler organismus ist der völkerbund eine
neuheit und ohne vorgänger. auf seinem programme steht vorab
die beseitigung der
versteckten methoden einer veralterten geheimdiplomatie und deren
ersatz durch die offene
behandlung aller internationalen fragen im öffentlichen plenum
einer vereinigung von
vertretern aller angeschlossenen staaten. der völkerbund will
die praktiken eines
verlebten nationalismus bekämpfen und erstrebt als neue form
der völkergemeinschaft den
zwischenstaatlichen zweckverband. v o r a u s s e t z u n g
j e d e r b
a u l i c h e n v e r w i r k l i c h u n g i s
t d e r w i l l e
n s d r a n g z u r w a h r h e i t - wenn die
absichten des völkerbundes
wahrhaft sind, so kann er seine neuartige gesellschaftseinrichtung
nicht in ein gehäuse
baulicher überlieferung quetschen. keine
säulengespickten empfangsräume für
müde
souveräne, sondern hygienische arbeitsräume
für tätige volksvertreter. keine
winkelgänge für die winkelzüge der
diplomaten, sondern offene glasräume für die
öffentlichen unterhandlungen offener menschen. die baulichen
einrichtungen des
völkerbundes erstehen durch zweckentsprechende e r f
i n d u n g und nicht
durch stilistische komposition.
aus dieser gesinnung wird der versammlungssaal ein vornehmlich
akustisch bedingter und
gesetzmäßig errechneter hohlkörper, und es
wird der saalbau ein verkehrsraum für 3000
menschen (in den obergeschossen) und für 600 autos (im
erdgeschoß). es wird das
sekretariatsgebäude ein zellenbau mit 550 bürozellen
an gemeinsamer
vertikal-verkehrslinie der aufzüge und rolltreppen, mit aus
der büro-organisation
abgeleiteten gebäudelängen und anzahl der geschosse,
mit aus dem
belichtungskoeffizienten der arbeitsfläche errechneten
stockwerkshöhen usw., es wird die
gebäudeform bedingt durch baustatik und die
gebäudestruktur durch werkstoff. selbst die
lage der gebäulichkeiten im gelände wird nur
niederschlag der verkehrsdiagramme,
belichtungsdiagramme, besonnungsdiagramme.
unser völkerbundsgebäude symbolisiert nichts. - seine
größe liegt zwangläufig in den abmessungen
und gegebenheiten des bauprogramms. als
bauorganismus zeigt es unverfälscht den ausdruck seiner
bestimmung eines gebäudes der
arbeit und der zusammenarbeit. dieses gebäude sucht keinen
künstlichen
gartenkünstlerischen anschluß an die parklandschaft
seiner umgebung. als erdachtes
menschenwerk steht es in berechtigtem gegensatz zur natur. dieses
gebäude ist nicht
schön und ist nicht häßlich. es will
als k o n s t r u k t i v e e r f i n
d u n g gewertet sein.

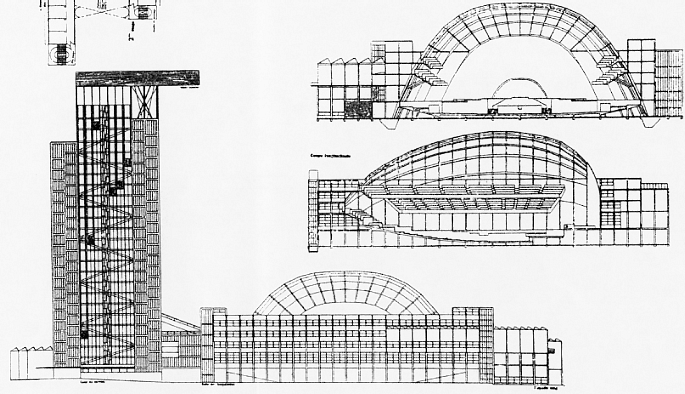

der saalbau
ein eisenbetonskelettbau. zugang, anfahrt und aufstellung der autos
ebenerdig in offenem
geschoß. (einbahnverkehr). d i e n e b e
n s ä l e m i t s h e d
o b e r l i c h t und im organisatorisch bedingten stockwerk
zwischen das
betonskelett aufgehängt.-
der saal für 2600 personen und stockwerkweise geschichtet in:
aktive
völkerbundvertreter, deren hilfskräfte, presse,
zuschauer. alle akustisch aktiven
elemente der völkerbundversammlung (präsident,
generalsekretär, dolmetscher, redner und
lautsprecher) bilden das s c h a l l z e n t r u m.

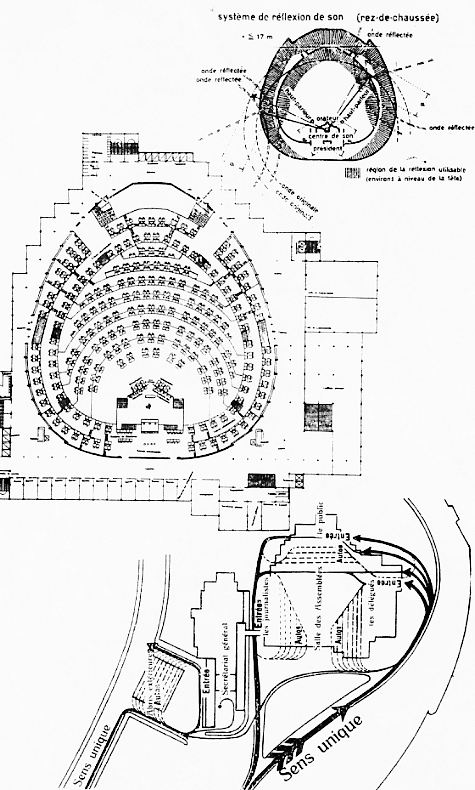

die a k u s t i s c h e s a a l g e s t a l t u n
g folgt einer
fysiologischen tatsache: das nacheinandereintreffen von direkten und
zurückgeworfenen
schallwellen innerhalb eines intervalles bis zu 1/20 sekunde ergibt im
menschlichen ohr eine nützliche verstärkung des
schalles; längere intervalle erzeugen undeutlichkeit bis echo.
in 1/20 sekunde legt der schall eine strecke von 17 m zurück.
auf grund dieses
grenzwertes sind schallzentrum und saalwand konstruiert worden. jenes
bildet ein
gleichseitiges tetraeder von 17 m kantenlänge. der
horizontalschnitt des saales in höhe
des schallzentrums wurde ermittelt durch grafische konstruktion der
nützlichen
schallrückwürfe. die hieraus erhaltene kurve erwies
sich als näherung einer spirale.
beide spiralzweige treffen sich in der längsachse im stumpfen
winkel. die derart
entstandene geschlossene form zeigt größte weite in
der nähe des schallzentrums, und
vermag in dessen nähe somit die größte
zuschauerzahl aufzunehmen.
s c h a l l v e r s t ä r k u n g fern vom
schallzentrum durch ausgestaltung
zweckdienlicher vertikalflächen (stirn-, brüstungs-
und saalwände) mit
hochreflektierenden, harten baustoffen in glatten flächen.
s c h a l l z e r s t r e u u n g und s c h a l l s
c h w ä c h u n g
zur vermeidung störender rückwürfe durch
auflösung der wand und deckenflächen, durch
möglichst vertikale sitzreihen-anordnung der
zuschauertribünen, durch
flächenverkleidung mit schallabsorbierenden weichen baustoffen
(acoustical files von w.
sabine, acoustical plastre von foley, amremoc, acoustolith.)
die p a r a b e l b o g e n t r ä g e r d
e r e i s e n b e t o n b i n
d e r mit dazwischen gespannter saalhaut: akustisch
dämpfend, wenn mit außenseite
bündig; akustisch reflektierend, wenn mit innenseite
bündig.

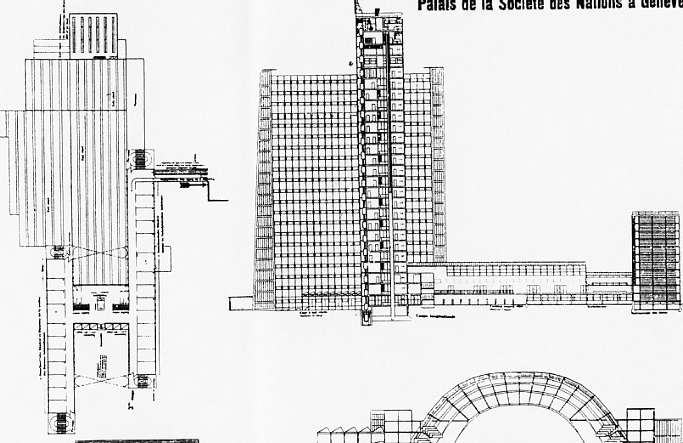

das sekretariat
als bürohochhaus ein stahlskelettbau mit vertikalanordnung der
550 büroeinheiten auf
verschoben H förmigem grundriß und mit diesen
konstruktionselementen:
1. stahlskelett auf durchgehender eisenbeton-fundamentplatte.
2. außenwand-querschnitt, von außen nach innen:
aluminiumriffelblech - 1 cm luftlamelle
- 5 cm kieselgurplatte - 1 cm
luftlamelle - 6 cm bimsbetonplatte - 1 cm luftlamelle -
½
cm glanzeternit.
3. zwischenwände aus korkplatten.
4. fußbodenbeläge aus steinholz (büros) und
aus gummi (gänge).
5. eiserne fenster mit horizontalkippflügeln und mit 8 mm
spiegelglas.
6. deckenverkleidung aus mattiertem aluminiumblech (lichtreflektion).
7. eiserne türrahmengestelle (system mannesmann) mit
korkplattenisolierung und mit
beiderseitiger maluminiumblech-verkleidung.
8. elektrische fußbodenheizung, druckluft-ventilation,
warmlufttemperierung.
Palais de la Société des Nations à
Genève
datum des erscheinens: 24. Oktober 1927 • für die
einzelnen beiträge trägt der betreffende autor die
verantwortung • diese nummer hat
hannes meyer zusammengestellt • druck der hofbuchdruckerei von
c. dünnhaupt g.m.b.h.
dessau • |
